實驗室通風控制系統
發布：admin 發布時間：2019-08-01 11:13:55 瀏覽：
實驗室通風控制系統分為以下兩部分：
■實驗室變風量控制系統及其配線工程;
■實驗室新風空調箱、排風機自動控制及其配線工程;
實驗室通風控制系統主要目的是提供安全、舒適的工作環境，減少人員暴露在危險空氣下的可能，通風及其控制系統主要解決的是工作環境對實驗人員的身體健康和勞動保護問題。
實驗室通風要求新風全部來自室外，然后100%排出室外，通風柜的排風不在室內循環，即采用全新風系統。
化學實驗室換氣次數要求不小于8次/小時，其它實驗室換氣次數不小于4次/小時，實驗室無人時換氣次數可減少為4-6次/小時。實驗室的新風補償90%來自組合式空調機組處理后的新風然后送入實驗室;其余10%通過走道、實驗室的門、窗縫自然補償。
實驗室的負壓通過實驗室的送、排風風量和送、排風口的布置來實現，氣流組織從辦公、管理用房、內走道到產生危險物質的實驗房間。通風柜的位置布置應該在遠離空氣流動、紊流大的地方，遠離行走區域和空氣新風區。新風從遠離通風柜的地方引入，空氣流動路徑遠離通風柜，防止氣流對通風柜的面風速產生擾動。某些較小的房間為避免氣流擾動對通風柜面風速的影響，應該避免設置散流器或者在通風柜1.5米范圍內部設置散流器。
氣流控制是整個實驗室的控制核心。對于實驗室，為了充分確保污染不可能從實驗室污染區區泄漏到潔凈區甚至周圍的環境中，保證對室外環境的安全以及實驗操作人員的安全，必須建立穩定可靠的氣流組織和保證實驗室氣流穩定的負壓梯度。從而建立起安全、可靠、有效的防護屏障。
應配置西門子300系列PLC、CP243-1 以太網模塊，要采集數據的變量放到連續的V 變量區域，設備商提供要采集的數據名稱和地址，并按要求設置IP地址進行控制。PLC應預留觸點接收BMS系統提供的遠程啟停信號。
①實驗室變風量控制系統：
實驗室排風、新風系統采用智能變風量變頻控制系統，風機根據輸入信號進行自動變頻，實現節能減排的目的。同時實驗室房間進行負壓控制，保證負壓穩定，良好的氣流組織。
通風柜控制實現
通風柜采用變風量控制，始終維持通風柜面風速為0.5±0.1m/s。
通風柜排風變風量調節，快速控制滿足響應時間小于2.5秒。
可設定風速過低提醒值，當面風速低于該設定值時，產生聲光報警。
通風柜監控器應配有LCD液晶顯示屏，實時顯示通風柜實測面風速。
可手動緊急排風，當出現異常或緊急狀況時，可通過緊急排風按鍵，將通風柜排風閥開到，此時伴隨聲光報警，直至再次按下按鈕，解除緊急排風狀態。

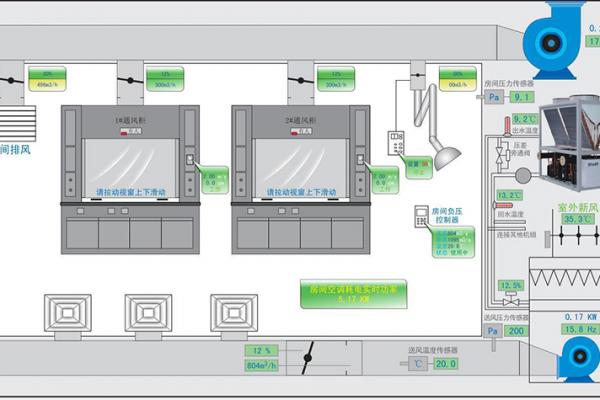

房間通風控制方案實現
采用壓差控制方案，因房間排風變化引起的壓差變化，根據壓差傳感器實時反饋房間壓差，通過設定壓差值，由壓差控制器控制房間送風蝶閥調節送入房間的新風量的多少，以此控制房間補風，來實現負壓穩定的目的。
變風量變頻控制(VAV)：
與調節門移動過程中保持通風柜的面風速為常量，控制閥門的開度，同時變頻器控制風機運行頻率，以滿足通風柜設定面風速所需風量，達到通風柜面風速恒定的控制效果。
定風量變頻控制：
系統按所有通風設備的風量設計，與每臺通風設備排風量為常量，利用安裝在風口末端的電子調風閥控制的角度及變頻器控制風機運行的頻率，滿足使用狀態通風設備的排風量，在開關閉合時增加通過的風流量，開關斷開時減小風流量。
優點：
1.由于VAV系統通過調節送入房間的風量來適應負荷的變化，同時在確定系統總風量時還可以考慮一定的同時使用情況，所以能夠節約風機運行能耗和減少風機裝機容量。有關文獻介紹，VAV系統與CAV系統相比大約可以節約風機耗能30%-70%，對不同的建筑物同時使用系數可取0.8左右。
2.由于VAV系統的末端可以根據室內溫度與設定值的偏差來調節送風量，所以與CAV系統相比具有一定的獨立調控性能。部分負荷的時候可以有效地降低再熱量，甚至可能完全不需要末端再熱。
3. 系統的靈活性較好，易于改、擴建，尤其適用于格局多變的建筑，例如出租寫字樓等。當室內參數改變或重新隔斷時，可能只需要更換支管和末端裝置，移動風口位置，甚至僅僅重新設定一下室內溫控器。
4. VAV系統屬于全空氣系統，它具有全空氣系統的一些優點，例如過渡季和冬季可以利用新風消除室內冷負荷，能夠?qū)ω?fù)荷變化迅速響應，室內也沒有風機盤管凝水問題和霉菌滋生問題。
