實驗室設計規劃中包括哪些內容
發布:admin 發布時間:2024-01-20 15:49:21 瀏覽:
實驗室設計規劃中包括到的內容 有平面布置 、給排水 、電路、氣路、通風系統、安全通道、吊頂、地面、墻面等。設計規劃需要在實驗室裝修和裝飾階段落實。

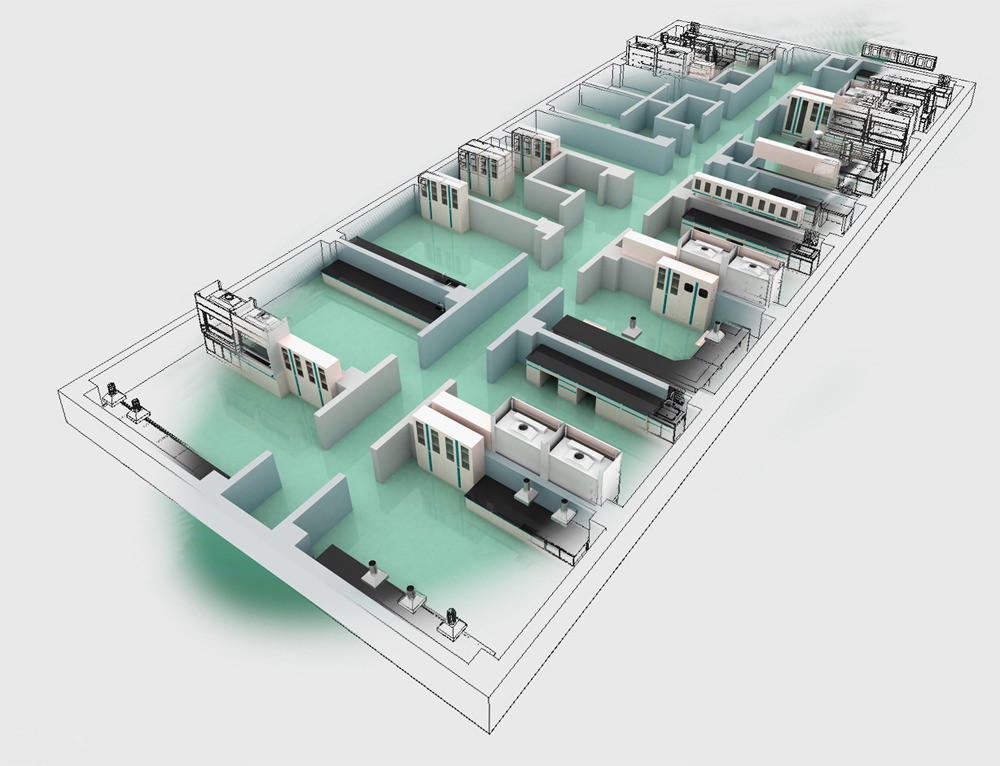

1.平面布置圖
確定實驗室整體平面布置圖,明確實驗室布局。實驗室要求與辦公區域有效隔離,功能區域劃分明晰,實驗間互不干擾,疏散通道暢通。
在現代化實驗研究機構中,實驗室通常按物理、一般化學、有機合成化學、生物學來分類,根據需要設置天平室、精密儀器室、高溫室、標樣室、制水間、洗滌室、預處理室、倉庫等。在藥品,醫學,食品,農林畜牧等領域的實驗室中,可靠性高的無菌,無塵環境是必不可缺的。在生物實驗室中,一般考慮檢查,測試,照相,洗相等數據處理工作流程的特殊要求,通常可在進口處設置洗滌臺和干燥臺。
有使用劇毒品和易制毒品試劑的實驗室必須按照要求設置專用劇度品倉庫,需要設置鐵門、鐵窗、鐵柜,設置110聯動報警系統。
2.給排水
實驗室的給水遵循方便就近取用的原則,在必要的地方如洗滌區設置熱水系統。排水重點要關注地漏的設置,以及排熱水區域對排水管管材的耐高溫要求。
3.電路
電路設計須考慮整體功率的大小、三相電要求、特殊儀器穩定性的要求。為方便操作和滿足安全管理的要求,實驗室一般要求設置獨立控制開關。
一個正確和良好的接地系統對分析實驗室儀器正常、可靠和安全運行是非常必要的。
4.氣路
供氣模式有集中供氣和單獨供氣兩種,原則上對于儀器使用的特殊氣體配管,應該盡量接近分析儀器。
5.通風系統
通風是實驗室設計中不可缺少的一個組成部分。為了使實驗室工作人員不吸人或咽人一些有毒的、可致病的或毒性不明的化學物質和有機體、實驗室中應有良好的通風。實驗室的通風方式有兩種,即局部排風和全室通風。局部排風是在有害物產生后產即就近排出,這種方式能以較少的風量排走大量的有害物,節能有效,是改善現在實驗室條件可行和經濟的方法,也是適應現代化實驗室通風建設的*好的方式,被廣泛采用。對于有些實驗不能使用局部排風,或者局部排風滿足不了要求時,應該采用全室通風。通風系統如無菌系統的通風系統必須是自成體系的。通風系統的關注焦點是進出風口位置的確定和風口的預埋。
6.安全通道
實驗室規劃設計中不能忽視對安全通道的,特別是實驗室室內設計中的安全距離設計。
安全門:作為疏散通道。門寬9001500mm,其中單門一般為900film,雙門有1200、1400、1500rain等。
安全距離:對于主通道來說,若兩個實驗臺雙面操作,距離應≥1500mm;單面操作≥1200mm;有排毒柜的話,距離應≥1500inm,且特別注意排毒柜不能放置在靠近門口的位置。
通道距離:一般建筑內部的消防通道*小寬度是1200nlIn,而實驗室則不同,*少應留1500mnl寬。
7.吊頂
吊頂的高度一般沒有特別的要求,但性特別強的如無菌系統等對吊頂的高度有具體要求,必須關注。同時在吊頂施工過程中也應與通風系統的設施同步考慮。
8.地面
要針對不同實驗室采用不同地面,不能在實驗室內使用大理石地面。現在*常用的是PVC地面和還氧樹脂地面兩種,也有的用瓷磚。地面除了要注意類型外,還要注意上下水管道的位置等。
9.墻面
包括柱體的位置、窗臺高、踢腳板的寬度等都要確定清楚。
