實驗室規劃設計主要分為哪幾個方面
發布：admin 發布時間：2023-01-13 14:42:17 瀏覽：
實驗室設計應當考慮提高工作效率、提高人員舒適性、減低職業病的風險和傷害。 實驗室建設，無論是新建、擴建、或是改建項目，都必須根據實驗室的總體要求，進行合理的全面規劃、布局。實驗室規劃設計主要包括如下幾個方面：平面設計，裝備單臺結構、功能設計，給、排水設計，電控系統設計，特殊氣體配送系統設計，有害氣體輸出(或稱通風)系統設計。
一、實驗室平面設計
平面設計主要考慮以下幾個要素：
1、功能區(室)空間分布的合理性
順暢、無阻，留有安全通道;一般實驗室門向里開，但如設置有爆炸危險的房間，房門應朝外開，房門材質最好選擇壓力玻璃。
2、安全性
實驗室是最易發生爆炸、火災、毒氣泄露等的場所。做平面設計的時候，應注意工作空間的適度寬松和有序，而非無規則的形狀。充分考慮一旦危險事故發生時，人員疏散、撤離、逃生的通道應該暢通無阻，所有門的開啟方向不應妨礙人們?cè)隗@慌中將門打開(推開外開門比拉開內開門要容易)。天平臺、儀器臺以離墻400-500mm為宜。為了在發生危險時易于疏散，實驗臺間的過道應全部通向走廊。實驗室建筑層高以3.7m-4m為宜，吊頂以2.7m-2.8m 為宜。有潔凈度、壓力梯度、恒溫恒濕等特殊要求的實驗室凈高取2.5m-2.7m (不包括吊頂);實驗室走廊凈寬宜為2.5m-3m。普通實驗室雙門寬以1200mm-1500mm(不對稱對開門)為宜,單門寬以800mm-900mm為宜。
3、方便性和舒適性
符合人體力學的完美設備與科技工作者操作空間的和諧統一，體現了科學化、人性化的規劃設計。根據實測，實驗臺之間的通道寬度與工作者的操作活動空間存在如后的關系(用L表示通道寬)：當L>500mm時，一邊可站人操作;L>800mm時，一邊可坐人操作;L>1200mm時，一邊可坐人，一邊可站人，中間不可過人;L>1500mm時，兩邊可坐人，中間可過人;L>1800mm時，兩邊可坐人，中間可過人可過儀器。
4、專業學科功能
不論是物理學，無機化學，有機合成化學，生物學實驗室，其設計的基本原則都是具有共同性的。但是，根據專業內容、用途和規模的不同又各有特點。例如：學校的基礎教學實驗室，按學科專業分，多為較簡單的教學實驗，對水電氣風等要求較低。而科研、事業、企業單位的實驗室，對實驗室通風、給排水、電控及潔凈度等的要求較高。以有機化學為例，主要由化學基本實驗室、儀器分析實驗室、潔凈實驗室、電子計算機室、研究室、輔助實驗室、服務供應室等組成。
下面是幾種實驗室功能房的設計要點。
原子吸收室
基本條件：原子吸收室地面一般是水磨石地面和地板，操作臺高0.75米，寬0.80米，臺面離墻0.5米。原子吸收室不宜和液相色譜、氣相色譜設在同一個房間內。原子吸收室要配備樣品處理間，樣品處理間要有通風櫥，上下水，藥品柜。
電路：?jiǎn)蜗嗳€(火、零、地)，儀器多的原子吸收室三相五線。
氣路：一般設三種氣路管線， 氮?dú)狻⒁胰矚狻⒖諝猓?氣路由室外鋼瓶間進入室內， 進入室內后總管線 通過穩壓閥分向每一臺色譜儀，在連接每一臺色譜儀前加針型閥，助燃?xì)饪捎每諝鈮嚎s泵。
通風：原子吸收使用可燃?xì)怏w， 燃燒過程放出大量二氧化碳， 因此要有良好的通風 ，其一是在儀器上方安裝排風罩，配套風管和屋頂風機,。其二是在房間靠走廊墻的下方離地面200mm處設400*400mm的百葉通風口。
室溫：原子吸收室室溫度一般要求在22°-27°C，大的化驗室都采用整體空調，空調出風口要設在房間的上部。
氣相色譜室
基本條件：一般為水磨石地面和地板。色譜臺高0.75米，寬0.80米，臺面離墻0.5米。TCD檢測器的尾氣要用管線連接到室外。 色譜儀用的助燃?xì)饪捎每諝鈮嚎s泵，氫氣可用氫氣發生器或三氣發生器。 色譜室要配備樣品處理間，樣品處理間配置通風櫥、上下水、藥品柜。
電路：?jiǎn)蜗嗳€(火、零、地)，儀器多的色譜室三相五線。
氣路：一般設三種氣路管線，氮?dú)狻錃狻⒖諝猓袟l件的可加氦氣。氣路由室外鋼瓶間進入室內(氣路上要加過濾器)。進入室內后總管線通過穩壓閥分向每一臺色譜儀，在連接每一臺色譜儀前加針型閥。
通風：色譜室有氫氣燃燒放出的二氧化碳，因此要有良好的通風, 在儀器上方安裝排風罩，配套風管和屋頂風機。在沒有整體空調的實驗室可在房間靠走廊墻離地面200mm處設置400*400mm的百葉通風口。
室溫：色譜室溫度一般要求在22°-27°C之間，大的化驗室都采用整體空調，空調出風口要設在房間的上部, 風不能直吹色譜儀。
液相色譜室
基本條件：液相色譜室的地面一般是水磨石地面和地板，色譜臺高0.75米，寬0.80米，臺面離墻0.5米, 采用水磨石板，上面鋪膠皮板，液相色譜不和氣相色譜放在一個房間，液相色譜室要配備樣品處理間, 樣品處理間要有通風櫥，上下水，藥品柜。
電路：?jiǎn)蜗嗳€(火、零、地)，儀器多的色譜室三相五線。
通風：液相色譜室有有機氣體，因此要有良好的通風，在儀器上方安裝排風罩(如圖所示)， 采用屋 頂風機，一般在房間靠走廊側墻的下邊離地面200mm高設400*400mm的百葉通風口。
室溫：液相色譜室溫度一般要求在22°-27°C之間。大的化驗室都采用整體空調，空調出風口要設在房間的上部。
恒溫恒濕實驗室

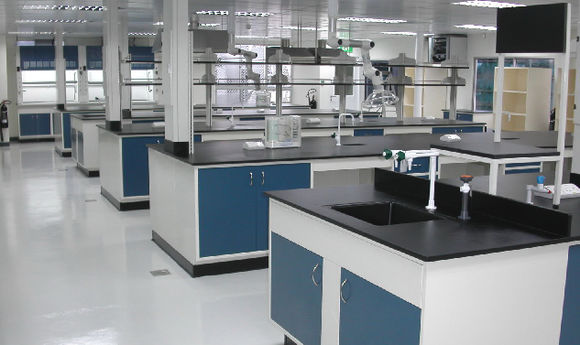

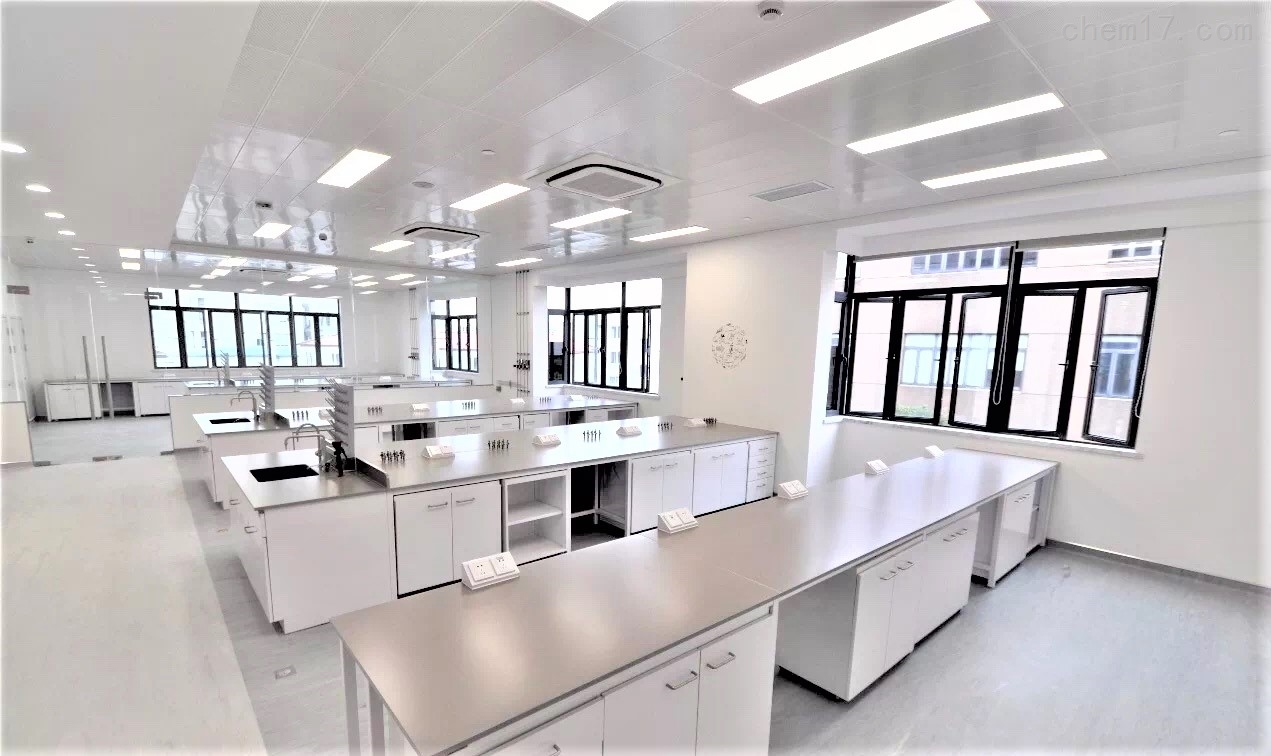

室中央：是設置中央實驗臺的空間，通常在中央實驗臺的縱向側面或中間設置洗滌臺，臺上設置試劑架，也可設置萬向抽氣罩。

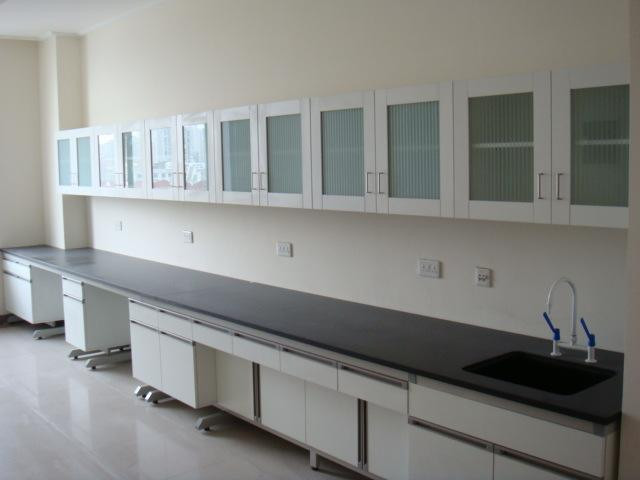

右側靠窗：放置邊實驗臺，作業臺，天平臺，邊臺試劑架，萬能組合，吊柜。
右側靠門：放置通風柜，實驗臺，洗滌臺，干燥架，藥品柜，儲物柜(通風柜的位置應便于通風管道的連接)。
門的左右：通常放置安全設備，緊急噴淋器，洗眼器，滅火器等。
左側靠門：設置通風柜，邊實驗臺，邊臺試劑架，洗滌臺，吊柜，安置大型裝置和設備。
左側靠窗：放置邊臺，作業臺，邊臺試劑架，安置大型裝置和設備的地方。
窗的位置：窗下的空間可設置邊臺，測試臺，顯微鏡臺，操作時視覺良好。
天平室：天平是化學實驗室必備的常用儀器。高精度天平要避免氣流和風速的影響，天平室應靠近化學實驗室，以方便使用;但不宜與高溫室和有較強電磁干擾的房間相鄰。高精度微量天平宜設在底層。天平室內不得設置洗滌臺，或有任何管道穿過室內，以免管道滲漏影響天平的維護和使用。
高溫室：高溫爐和恒溫箱一般放置在高溫工作臺上，但特大型的恒溫箱須落地安置為宜，高溫爐和恒溫箱須分開放置。
純水室：設計的實驗裝備主要有;邊臺和洗滌臺。現代實驗室多使用去離子水、水量大且能保證水質。地面需設地漏。
氣瓶室：除不燃?xì)怏w(氮?dú)狻⒍趸?、惰性氣體(氬氣、氦氣等)之外，其他有高壓、劇毒、氧化分解、爆炸等危險的氣體，易燃?xì)怏w：氫、一氧化碳;劇毒氣體如氟、氯氣;助燃?xì)怏w氧氣等的氣瓶不得進入實驗室，只可以管子接到各實驗室內。
溶液配制室：用于配制各種標準溶液和不同濃度的溶液。在允許的條件下，可由兩個房間組成，其一設有天平臺。另一間作配制試劑和存放試劑之用，一般應配置：通風柜、實驗臺、試劑柜。
